في ورقة بعنوان "3D الطباعة من PLA / الطين الصوديوم Nanocomposites: تأثير درجة حرارة الطباعة على خصائص العينات المطبوعة" ، تحقق مجموعة من الباحثين من إمكانية استخدام PLA متعددة الطبقات المعززة بالسيليكات في تطبيقات الطباعة ثلاثية الأبعاد. على وجه الخصوص ، فإنها تدرس تأثير درجة حرارة الطباعة في 3D الطباعة الطين / PLA nanocomposites.

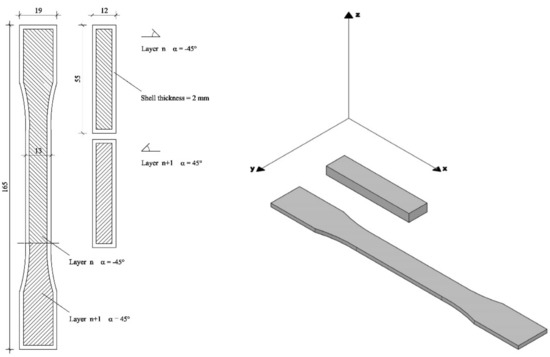

قام الباحثون بطباعة 3D على شكل عظام على شكل عجينة و منشورية باستخدام طباعة FDM ثلاثية الأبعاد بثلاث درجات حرارة مختلفة ، والتي زادت بشكل تدريجي من درجة حرارة الانصهار (185-200-215 درجة مئوية لـ PLA 4032D و 165-180–195 درجة مئوية لـ PLA 2003D). تميزت عينات PLA و PLA / clay باستخدام التحليل الديناميكي الحراري (TMA) والتحليل الميكانيكي الديناميكي (DMA) ، والمسح التفاضلي للمسح التفاضلي (DSC) ، واختبارات الشد.
بالإضافة إلى زيادة معامل المرونة مع زيادة درجة حرارة الطباعة ، وجد الباحثون أن خصائص العينات المطبوعة ثلاثية الأبعاد تأثرت بشدة بمصفوفة البوليمر المختلفة ومورفولوجيا المركبة النانوية. ويؤثر اختلاف البنية الجزيئية للجزيئين على اتجاه البوليمر. كما تؤثر درجة حرارة الطباعة على شفافية العينات المطبوعة ثلاثية الأبعاد. كلما زادت درجة حرارة الطباعة ، زادت الشفافية.
