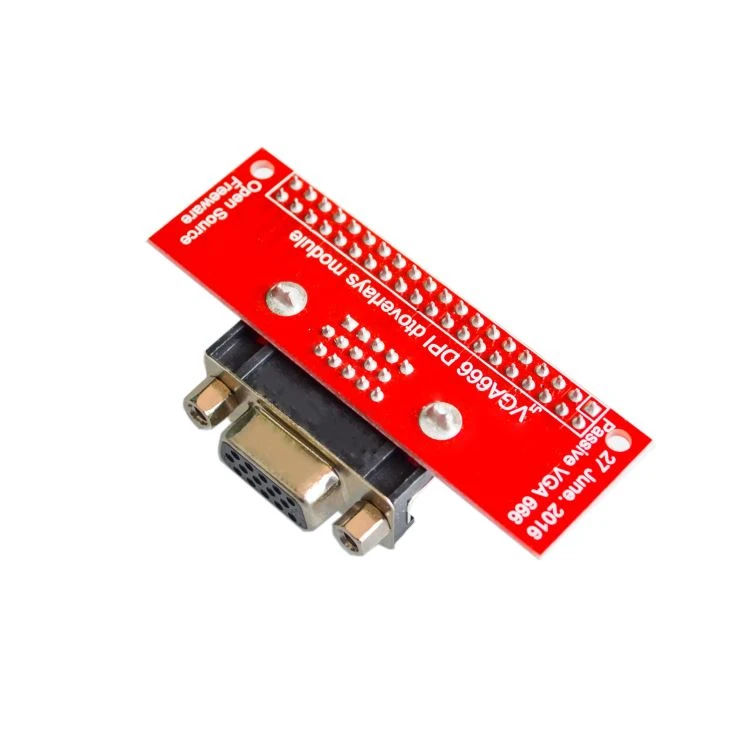

VGA666 محول مجلس dpi dtoverlays وحدة gpio إلى vga ل التوت pi 3b / b + اتصال diy rc لعبة
المقدمة:
إنه حل أنيق ومفيد للغاية لاستخدام شاشة / شاشة VGA مع Raspberry Pi وهو أرخص بكثير من محول HDMI إلى VGA أو ما شابه ذلك. يتم تشغيل اتصال VGA بشكل أصلي في الأجهزة فوق دبابيس GPIO (باستخدام واجهة متوازية) ويستخدم حول نفس تحميل وحدة المعالجة المركزية مثل اتصال HDMI على متن الطائرة. إنه قادر على عرض فيديو VGA 1080p60 بدون تحميل وحدة المعالجة المركزية. من الممكن أيضًا تشغيل هذه الواجهة في نفس الوقت الذي يتم فيه توصيل HDMI ، لذلك من الممكن إعداد شاشة مزدوجة أيضًا.
ملحوظة:
تستخدم هذه الإضافة على السبورة جميع دبابيس GPIO باستثناء 6 لذلك قد لا يكون من الممكن استخدام لوحات إضافية أخرى في نفس الوقت مثل محول VGA.
لم يتم تضمين اللوحة الرئيسية التوت بي.
ميزات:
دعم التوت بي 3B / 2B / B + / A +
يدعم إخراج VGA الدقة: من 640 × 480 إلى 1920 × 1024 بسرعة 60 إطارًا في الثانية.
مع 6 بتات لكل قناة لديك 262144 لونًا بحد أقصى.
سهل الإعداد.
سهلة التكوين.
البعد: 64.00 مم × 32.3 مم
الوزن: 16.5 جرام
قائمة الشحن
وحدة VGA666: 1PCS
كيفية استخدامها:
تحرير /boot/config.txt ملف مع vim.tiny أو محرر آخر. وتعديلها على النحو التالي:
framebuffer_width = 800
framebuffer_height = 600
dpi_group = 2
device_tree = bcm2710-RPI-3-b.dtb
dpi_mode = 86
dtparam = i2c_arm = إيقاف
dtparam = الصبان = إيقاف
dtparam = uart0 = إيقاف
dtparam = uart1 = إيقاف
dtoverlay = PI3-تعطيل-BT-تراكب
dtoverlay = vga666
enable_dpi_lcd = 1
display_default_lcd = 1
force_pwm_open = 0
dtparam = = الصوت على
start_x = 1
gpu_mem = 128
يجب عليك تعطيل كافة وظائف GPIO pin حتى تتمكن من العمل بشكل صحيح.
نوصي بشدة باستخدام دقة 800 × 600.
