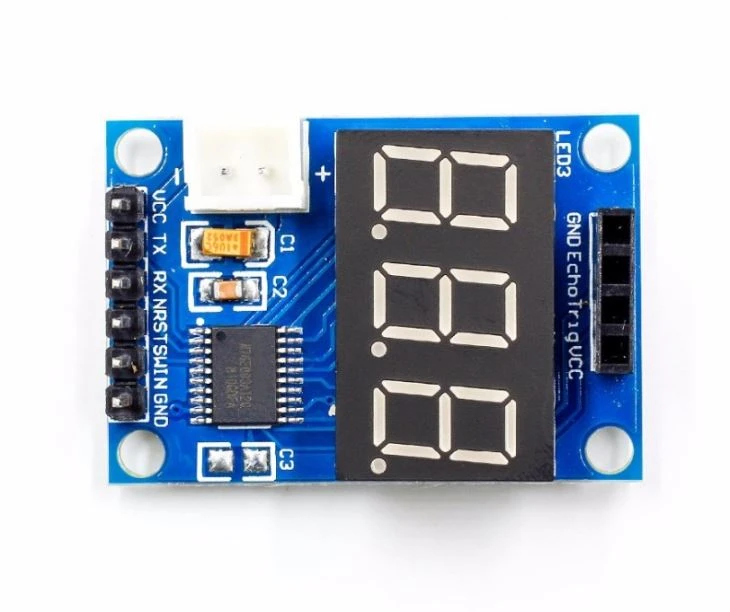

بالموجات فوق الصوتية لوحة التحكم عن بعد قياس HC-SR04 اختبار مجلس rangefinder العرض الرقمي الناتج المسلسل HC SR04
ميزات:
1. STM8S103 على متن المعالجات الدقيقة عالية الأداء
2. مع العرض الرقمي
3. يمكن إخراج البيانات من خلال المنفذ التسلسلي
4. مسافة القياس الفعالة: 3cm - 400cm
5. وحدة العرض: سم
6. أكبر خطأ: حوالي 1 ٪
7. العمل الجهد: 5V
وصف الواجهة:
1. VCC ، GND: واجهة السلطة 5V
2. 2.54mm المقبس الأبيض: 5V واجهة امدادات الطاقة
3. TX: وحدة المنفذ التسلسلي لإرسال القدم
4. RX: وحدة المنفذ التسلسلي تلقي دبوس
5. NRST ، SWIN: منفذ تنزيل برنامج STM8 محجوز
تعليمات الاستخدام:
1. يمكن عرض مسافة القياس في وقت واحد من خلال الأنبوب الرقمي والمنفذ التسلسلي
2. العرض الرقمي ، والمكونات مباشرة في وحدة الموجات فوق الصوتية ، والوصول إلى إمدادات الطاقة 5V
3. إخراج المنفذ التسلسلي: قم بتوصيل الوحدة بالموجات فوق الصوتية ، يتم توصيل وحدة VCC و TX و RX و GND بالوحدة USB إلى وحدة TTL 5V و RX و TX و GND ومعدل الباود للاتصالات التسلسلية 9600 وتنسيق الإخراج: "D: XXX \ r \ n "، حيث يمثل XXX المسافة ، تكون الوحدة هي CM
الاحتياطات:
1. تتراوح مساحة الجسم المقاسة التي لا تقل عن 0.5 متر مربع ويجب أن تكون مسطحة قدر الإمكان وقدرة عاكسة أقوى قليلاً ، وإلا فإنها ستؤثر على نتائج الاختبار.
2. مسافة القياس الفعالة 3 سم - 400 سم ، خارج هذا النطاق قد ينتج عنها بيانات غير مسموح بها أو عرضها
